MacBook Pro (13 pouces, M2, 2022) : hauts-parleurs

Avant de commencer

Retrait

1. Décollez délicatement la languette en polyester de la nappe de connexion du haut-parleur droit.

2. Utilisez le poussoir pour soulever le levier de verrouillage. Tirez ensuite sur l’extrémité de la nappe de connexion du haut-parleur pour l’extraire du connecteur.



3. Décollez délicatement la languette en polyester de la nappe de connexion du haut-parleur gauche.

4. Utilisez le poussoir pour soulever le levier de verrouillage. Tirez ensuite sur l’extrémité de la nappe de connexion du haut-parleur pour l’extraire du connecteur.

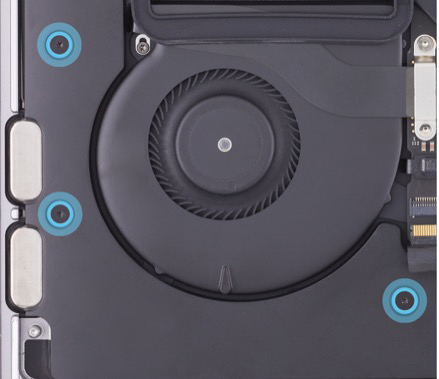

5. À l’aide du tournevis T5 (ou T3), retirez les trois vis T5 (923-03540) ou les trois vis T3 (923-09228) du haut-parleur droit.

   • Remarque : la vis qui se trouve dans le coin inférieur droit est une vis imperdable.

   • Important : les vis peuvent se coincer dans les rondelles des vis de haut-parleur. Si tel est le cas, laissez-les en place. Si vous forcez sur les vis, les rondelles peuvent sortir. Si une rondelle sort du haut-parleur, remettez-la en place dans l’orifice de la vis à l’aide du poussoir.

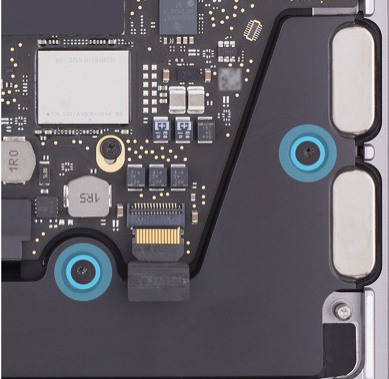

6. À l’aide du tournevis T5 (ou T3), retirez les deux vis T5 (923-03540) ou les trois vis T3 (923-09228) du haut-parleur gauche.



7. Tenez les haut-parleurs par les bords intérieurs, puis faites-les glisser pour les sortir de sous le rebord du boîtier supérieur.



Réassemblage

Important

Assurez-vous que les emplacements des haut-parleurs dans le boîtier supérieur, notamment les grilles de haut-parleur, sont exempts de débris avant de réinstaller les haut-parleurs.

1. Tenez les haut-parleurs par les bords intérieurs. Inclinez les haut-parleurs sous le rebord du boîtier supérieur. Abaissez ensuite chaque haut-parleur dans le boîtier supérieur.

   • Haut-parleur gauche



   • Haut-parleur droit



     • Important : si les rondelles du haut-parleur se déchirent ou se détachent lors du réassemblage, remplacez-les. À l’aide des pinces, pliez délicatement la rondelle et faites-la passer à travers l’ouverture de vis dans le haut-parleur. Le côté texturé de la rondelle doit être orientée vers le haut. N’endommagez pas les joints en mousse argentée sur le bord des haut-parleurs. Assurez-vous que les rondelles sont fermement insérées dans les haut-parleurs. Ensuite, effectuez les étapes 2 et 3.

2. À l’aide du tournevis T5 (ou T3), réinstallez les trois vis T5 (923-03540) ou les trois vis T3 (923-09228) dans le haut-parleur droit.



3. À l’aide du tournevis T5 (ou T3), réinstallez les deux vis T5 (923-03540) ou les deux vis T3 (923-09228) dans le haut-parleur gauche.



4. Insérez les extrémités des nappes de connexion des haut-parleurs gauche et droit dans les connecteurs. Abaissez ensuite les leviers de verrouillage.

5. Appuyez les languettes du film en polyester contre les nappes de connexion des haut-parleurs gauche et droit.

Pour terminer le réassemblage, réinstallez la pièce suivante :

• Boîtier inférieur
